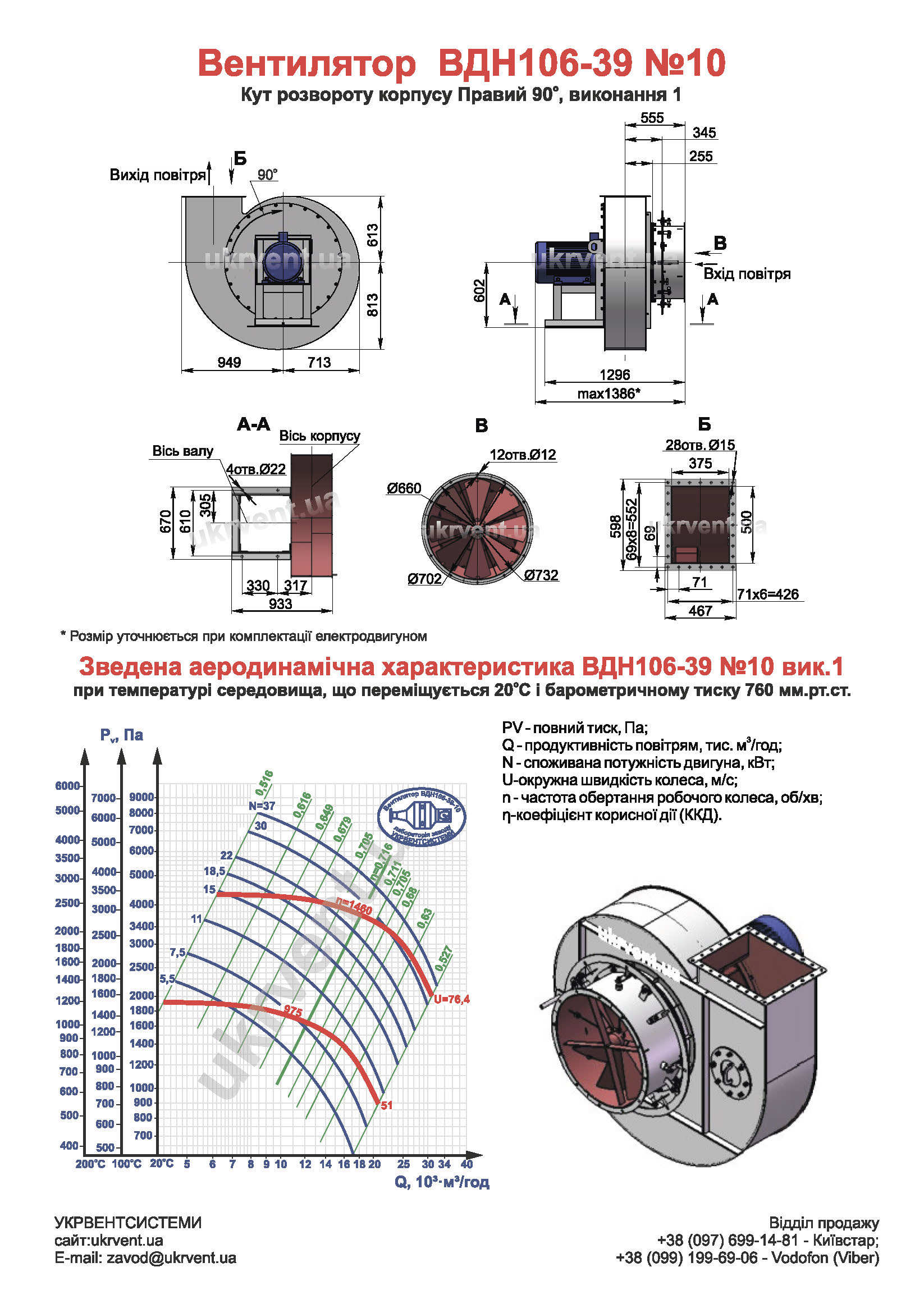

Вентилятор ВДН106-39-10 (ВДН106-39 №10, ВДН106-39 10, димосос ВДН106-39-10) з двигуном 11кВт 1000об/хв
Цей вентилятор ВДН106-39-10 (ВДН106-39 №10, ВДН106-39 10, димосос ВДН106-39-10) оснащений двигуном потужністю 11 кВт, що обертається зі швидкістю 1000 обертів на хвилину. Корпус вентилятора встановлений під кутом 90 °. Він виготовлений з вуглецевої сталі ст3, забезпечуючи високу міцність та надійність в експлуатації.
Вентилятор виконаний за першим конструктивним виконанням, де робоче колесо прямо встановлено на валу електродвигуна. Він призначений для загального використання і працює з середовищем, що переміщається, температура якої може досягати 80°C.
Вентилятор укомплектований направляючим апаратом для оптимізації напряму потоку повітря. При максимальному коефіцієнті корисної дії (ККД) він забезпечує продуктивність до 11.4 тис. м3/год і створює повний тиск до 1480 Па. У робочій зоні його продуктивність варіюється від 5,9 до 18,2 тис. м3/год, що є важливими параметрами для оптимальної роботи в різних умовах.
Основне призначення вентилятора ВДН106-39-10 (ВДН106-39 №10, ВДН106-39 10, димосос ВДН106-39-10)
Дутовий вентилятор ВДН106-39-10 (ВДН106-39 №10, ВДН106-39 10, димосос ВДН106-39-10) призначений для відсмоктування димових газів з топок пиловугільних котелень з паропродуктивністю від 2,5 до 320 т/год. Він оснащений ефективно працюючими системами золоуловлювання, а також застосовується для відсмоктування димових газів з топок котельних агрегатів аналогічної паропродуктивності.
Умови експлуатації вентилятора ВДН106-39-10 (ВДН106-39 №10, ВДН106-39 10, димосос ВДН106-39-10)
Температура середовища від -30°C до +80°C. Вентилятор ВДН106-39-10 (ВДН106-39 №10, ВДН106-39 10, димосос ВДН106-39-10) призначений для переміщення агресивних середовищ, за умови, що матеріал проточної частини не зношується середовищем, що переміщається. Він використовується у технологічних установках для переміщення неагресивних газів із залишковою запиленістю не більше 2 г/м³. Вентилятор розрахований на тривалий режим роботи як у приміщенні, так і на відкритому повітрі (під навісом). Відповідає умовам помірного (У) та тропічного (Т) клімату 2 категорії розміщення за ГОСТ 15150-69.
Варіанти виготовлення вентилятора ВДН106-39-10 (ВДН106-39 №10, ВДН106-39 10, димосос ВДН106-39-10) для котлів
Вентилятор ВДН106-39-10 (ВДН106-39 №10, ВДН106-39 10, димосос ВДН106-39-10) може бути виготовлений у 1-му або 3-му виконанні, а також виконаний з правим або лівим обертанням. У стандартному виконанні вентилятор виготовлений із вуглецевої сталі ст3. Можливі варіанти виконання різних марок нержавіючої сталі. Вибухозахищене виконання (з різнорідних металів) провадиться згідно з ДНАОП 0.00-1.18-98.
Загальні відомості ВДН106-39-10 (ВДН106-39 №10, ВДН106-39 10, димосос ВДН106-39-10)
ВДН106-39-10 (ВДН106-39 №10, ВДН106-39 10, димосос ВДН106-39-10) – це радіальний вентилятор одностороннього всмоктування. Він укомплектований зварним робочим колесом із 16 назад загнутими лопатками. Корпус вентилятора ВДН106-39-10 (ВДН106-39 №10, ВДН106-39 10, димосос ВДН106-39-10) має спіральну поворотну конструкцію.
