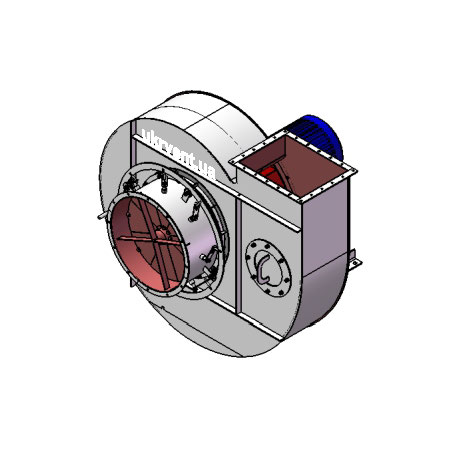

Вентилятор ВДН-11,2 (ВДН №11,2, ВДН 11,2, димосос ВДН-11,2) з двигуном 15кВт 1000об/хв
Вентилятор ВДН-11,2 (ВДН №11,2, ВДН 11,2, димосос ВДН-11,2) є потужним пристроєм з двигуном потужністю 15 кВт, що працює на частоті 1000 оборотів за хвилину. Він спроектований для роботи в умовах, де температура довкілля може досягати 80 ° C.
Конструктивне виконання вентилятора ВДН-11,2 (ВДН №11,2, ВДН 11,2, димосос ВДН-11,2) відповідає першому типорозміру та виконане зі сталі ст3 для забезпечення міцності та довговічності. Корпус має кут повороту 90°, а напрямок обертання - правий.
Цей вентилятор обладнаний направляючим апаратом, який оптимізує напрямок потоку повітря. При максимальній продуктивності, що досягає 16 тис. м3/год, він створює повний тиск до 1840 Па. У робочій зоні вентилятор забезпечує продуктивність від 8.3 до 25.4 тис. м3/годину при діапазоні тиску від 2130 до 880 Па.
Загальна вага вентилятора ВДН-11,2 (ВДН №11,2, ВДН 11,2, димосос ВДН-11,2) становить 825 кг, що підкреслює його надійність та пристосованість для різних промислових умов.
Основне призначення вентилятора ВДН-11,2 (ВДН №11,2, ВДН 11,2, димосос ВДН-11,2)
Дутовий вентилятор ВДН-11,2 (ВДН №11,2, ВДН 11,2, димосос ВДН-11,2) призначений для відсмоктування димових газів з топок пиловугільних котелень з паропродуктивністю від 2,5 до 320 т/год. Він оснащений ефективно працюючими системами золоуловлювання, а також застосовується для відсмоктування димових газів з топок котельних агрегатів аналогічної паропродуктивності.
Умови експлуатації вентилятора ВДН-11,2 (ВДН №11,2, ВДН 11,2, димосос ВДН-11,2)
Температура середовища від -30°C до +80°C. Вентилятор ВДН-11,2 (ВДН №11,2, ВДН 11,2, димосос ВДН-11,2) призначений для переміщення агресивних середовищ, за умови, що матеріал проточної частини не зношується середовищем, що переміщається. Він використовується у технологічних установках для переміщення неагресивних газів із залишковою запиленістю не більше 2 г/м³. Вентилятор розрахований на тривалий режим роботи як у приміщенні, так і на відкритому повітрі (під навісом). Відповідає умовам помірного (У) та тропічного (Т) клімату 2 категорії розміщення за ГОСТ 15150-69.
Варіанти виготовлення вентилятора ВДН-11,2 (ВДН №11,2, ВДН 11,2, димосос ВДН-11,2) для котлів
Вентилятор ВДН-11,2 (ВДН №11,2, ВДН 11,2, димосос ВДН-11,2) може бути виготовлений у 1-му або 3-му виконанні, а також виконаний з правим або лівим обертанням. У стандартному виконанні вентилятор виготовлений із вуглецевої сталі ст3. Можливі варіанти виконання різних марок нержавіючої сталі. Вибухозахищене виконання (з різнорідних металів) провадиться згідно з ДНАОП 0.00-1.18-98.
Загальні відомості ВДН-11,2 (ВДН №11,2, ВДН 11,2, димосос ВДН-11,2)
ВДН-11,2 (ВДН №11,2, ВДН 11,2, димосос ВДН-11,2) – це радіальний вентилятор одностороннього всмоктування. Він укомплектований зварним робочим колесом із 16 назад загнутими лопатками. Корпус вентилятора ВДН-11,2 (ВДН №11,2, ВДН 11,2, димосос ВДН-11,2) має спіральну поворотну конструкцію.
